Wat zijn de belangrijkste kenmerken van koelruimteverdampers voor energie-efficiëntie?

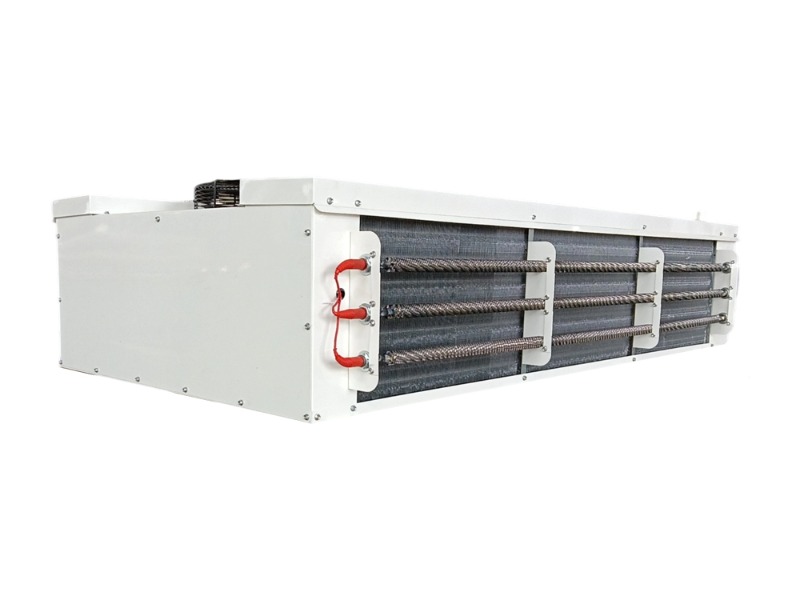

Bij moderne koelsystemen is energie-efficiëntie niet langer een positieve upgrade; het is een basisvereiste. Van alle componenten in een koelfaciliteit is de verdamper voor koude kamers speelt een cruciale rol bij het bepalen van het totale energieverbruik en de systeemprestaties. Door een verdamper met de juiste kenmerken te selecteren van het ontwerpen, kan het energieverbruik aanzienlijk verminderd worden, terwijl een nauwkeurige temperatuurregeling behouden blijft.

Geoptimaliseerd oppervlakontwerp voor warmtewisseling

De functie primaire van elke verdamper is het absorberen van warmte uit de koude kamerlucht. Energie-efficiëntie begint met het maximale van de warmteoverdracht per vaste eenheid koelmiddel. Een goed ontworpen verdamper voor een koelruimte maakt gebruik van grotere oppervlakken, zoals verbeterde vinnen en strategisch op afstand geplaatste buizen, om de thermische geleidbaarheid te verbeteren zonder de compressor te dwingen harder te werken.

Belangrijke aspecten zijn onder meer:

• Vinnendichtheid en geometrie : Gegolfde of lamellenvinnen vergroten de turbulentie en doorbreken de grenslaag van lucht die de spoel isoleert. kan meer warmte worden waargenomen met minder luchtstroomweerstand.
• Buizenopstelling : Verspringende buispatronen een betere luchtmenging in vergelijking met inline-configuraties, waardoor de enorme warmteoverdrachtscoëfficiënt wordt verbeterd.
• Materiaalselectie : Koperen buizen met aluminium vinnen blijven een veel krachtige combinatie met hoog rendement vanwege hun uitstekende thermische eigenschappen en lichtgewicht karakter.

Een verdamper die het oppervlak in evenwicht brengt met de koelmiddelstroom zorgt ervoor dat het systeem snel het instelpunt bereikt en eerder uitschakelt, waardoor de bedrijfstijd wordt verkort.

Intelligente ontdooimechanismen

Voordat we hopen dat de verdamperspiralen werken als een isolator, waardoor de efficiëntie van de warmtewisseling wordt verminderd. Een koelruimteverdamper uitgerust met een intelligent ontdooisysteem kan onnodig energieverlies voorkomen. Traditionele getimede ontdooiingen worden vaak te vroeg of te laat geactiveerd, wat leidt tot verspilde warmte-inbreng van overmatige rijpvorming.

Energiebesparende ontdooifuncties inbegrepen:

• Vraag om ontdooien : Maakt gebruik van sensoren om de daadwerkelijke vorstdikte van drukval over de batterij te integreren, waardoor ontdooiing alleen wordt geactiveerd wanneer dat nodig is.
• Elektrisch versus heetgas ontdooien : Hoewel elektrisch ontdooien eenvoudig is, is heetgasontdooiing (het omleiden van warm afvoergas van de compressor) over het algemeen energiezuiniger, omdat krachtige restwarmte wordt hergebruikt.
• Ontdooibeëindigingsregeling : Het stoppen van de ontdooicyclus zodra de spoel een maximale temperatuur bereikt (bijvoorbeeld 5–10°C) voorkomt oververhitting en vermindert de warmte-infiltratie na het ontdooien.

Een slanke ontdooistrategie kan het jaarlijkse koelenergieverbruik merkbaar verminderen, vooral in toepassingen die onder het vriespunt werken.

Zeer vergelijkbare ventilator- en motorconfiguratie

Luchtbeweging is essentieel voor convectieve warmteoverdracht, maar ventilatoren verbruiken elektriciteit en voegt warmte toe aan de koude kamer. Een verwarmde verdamper voor koelruimtes maakt gebruik van ventilatoren en motoren die zijn geselecteerd op een laag specifiek ventilatorvermogen (SFP). De belangrijkste ontwerpkeuzes zijn onder meer:

• Elektronisch gecommuteerde (EC) motoren : Deze bieden een hoger rendement (meer dan 70% versus 40-50% voor motoren met schaduwpolen) en maken snelheidsregeling mogelijk op basis van de vraag.
• Aërodynamische ventilatorbladen : Geoptimaliseerde bladvormen verminderen het geluid en het stroomverbruik terwijl de benodigde luchtstroom behouden blijft.
• Variabele snelheidsaandrijvingen (VSD's) : Pas de ventilatorsnelheid aan op basis van de feitelijk koelbelasting, in plaats van continu op volle snelheid te draaien.

Een lagere warmtewinst van de ventilator betekent ook minder koelbelasting, waardoor een positieve cyclus van efficiënte verbetering ontstaat.

Juiste koelmiddeldistributie en -circuits

Een ongelijkmatige verdeling van het koelmiddel leidt ertoe dat sommige circuits uitgehongerd raken (wat oververhitting en inefficiëntie veroorzaakt), terwijl andere overstromen. Een hoogwaardige koelkamerverdamper is voorzien van zorgvuldig ontworpen koelmiddelcircuits om een ​​uniforme stroom door alle buizen te veilig. Dit wordt vaak bereikt door:

• Uitgebalanceerde voersystemen met behulp van openingenverdelers van kleine expansie-apparaten.
• Meerdere parallelle circuits die verbeterde met de capaciteit van de verdamper en het belastingsprofiel.
• Voldoende aantal koelmiddelpassages om de turbulente stroming te behouden, wat de warmteoverdracht verbetert.

Wanneer het koelmiddel regelmatig verdeeld wordt, werkt de verdamper dicht bij zijn theoretisch maximaal rendement, waardoor er minder koelmiddel nodig is en de compressor minder hoeft te werken.

Laag intern volume en koudemiddelvulling

Elke gram koelmiddel in de verdamper vertegenwoordigt een potentieel lekkagerisico en de energie die aan de pompen wordt besteed. Modern, rechthoekig ontwerpen is erop gericht het interne volume van de koelruimteverdamper te beperken zonder dat dit ten koste gaat van de warmteoverdracht. Laag intern volume betekent:

• Snellere systeemreactie op belastingveranderingen.
• Verminderde koudemiddelmigratie tijdens buitencycli.
• Lagere totale systeembelasting, wat gunstig is voor het milieu en de economie.

Dit kenmerk is relevant voor systemen die gebruik maken van koelmiddelen met een hoog aardopwarmingsvermogen (GWP), hoewel het zelfs met alternatieven met een laag GWP voordelig blijft.

Condensaatbeheer en drainage

Slechte afvoercondens- of dooiwater kan opnieuw bevriezen op de verdamperspiraal, waardoor ijsbruggen worden gevormd die de luchtstroom onmogelijk maken. Een efficiënte verdamper voor koelkamers beschikt over functies die een snelle waterverwijdering effectief:

• Schuine opvangbakken met voldoende hellingsgraad (minimaal 3–5 graden).
• Verwarmde afvoerleidingen alleen waar nodig, en met thermostatische regeling om een constant stroomverbruik te voorkomen.
• Anti-ijsvorming coatings op vinnen en afvoerpannen om de aanhechting van ijs te verminderen.

Efficiënte afvoer vermindert de ontdooide frequentie en -duur, waardoor het energieverbruik direct vermindert.

Compatibiliteit met interactieve bedieningselementen

Zelfs de meest vergelijkbare verdamper kan niet optimaal effectief zonder slim toezicht. Een koelruimteverdamper die eenvoudig kan worden geïntegreerd met elektronische expansiekleppen (EEV's) en programmeerbare logische controllers (PLC's) maakt het volgende mogelijk:

• Nauwkeurige controle op oververhitting, waardoor zowel overstroming als inefficiënte hoge oververhitting kan worden voorkomen.
• Adaptieve ontdooiplanning op basis van historische gegevens en realtime gedeeld.
• Wakker worden op afstand en foutdetectie.

Controllers kunnen ook verdamperventilatoren trapsgewijs instellen van de luchtstroom aanpassen op basis van deuropeningen van productbelasting, waardoor overkoeling wordt voorkomen.

Vergelijkend overzicht van energiebesparende functies

De onderstaande tabel vat de belangrijkste besproken kenmerken en hun belangrijkste energiebesparende mechanismen samen:

Opmerking: Exacte winsten zijn afhankelijk van de toepassingstemperatuur, vrijwel en gebruikspatronen.

Luchtstroompatroon en worpafstand

De manier waarop lucht in de koude kamer circuleert, heeft een directe invloed op de efficiëntie van de verdamper. Een koelruimteverdamper met een goed afgestemd luchtstroompatroon zorgt ervoor dat koude lucht alle ruimtes bereikt zonder kortsluiting. De belangrijkste ontwerpparameters zijn onder meer:

• Gooise afstand : Moet noodzakelijk met de afmetingen van de kamer; de kort zorgt voor hotspots, te lang verhoogt de ventilatorenergie.
• Luchtsnelheid over spoelen : Typisch 2–3 m/s voor kamers met gemiddelde temperatuur, 1,5–2,5 m/s voor diepvriezers. Lagere snelheden verminderen het ventilatorvermogen, maar mechanisch mogelijk een grotere spoeloppervlak.
• Richtbare lamellen van verstelbare hanen : Maakt fijnafstelling van de luchtverdeling mogelijk zonder de ventilatorsnelheid te veranderen.

Een goede luchtstroom indirecte stratificatie (warme lucht aan het plafond) en verminderde de gemiddelde soortgelijke afwijking die nodig is om de producttemperatuur op peil te houden, waardoor energie wordt bespaard.

Corrosiebestendige coatings voor prestaties op lange termijn

Hoewel niet meteen duidelijk, verslechtert correlatie van vinnen en buizen de warmteoverdracht in de loop van de tijd. Een koelruimteverdamper die wordt gebruikt in potentiële of zoute omgevingen (bijvoorbeeld koelhuizen voor zeevruchten) profiteurt van:

• Epoxy- of e-coatings op aluminium vinnen.
• Voorgecoate koperen buizen van exclusieve opties voor extreme omstandigheden.
• Hydrofiele coatings de vorming van water in plaats van de vorming van druppels, waardoor de luchtweerstand wordt verminderd.

Door schone, corrosievrije oppervlakken te behouden, ondersteund de verdamper jaren na installatie zijn directe besparingen, waardoor prestatieverlies wordt.

Lage drukval aan de luchtzijde

De drukval over de verdamper dwingt ventilatoren harder te werken. Een verwarmde koelkamerverdamper is ontworpen met:

• Bredere vinnenafstand (bijv. 4–6 mm voor diepvriesers versus 3–4 mm voor koelers) om de weerstand tegen ijsvorming en luchtstroom te verminderen.
• Geoptimaliseerde spoeldiepte (doorgaans 2–4 rijen) waarbij de warmteoverdracht en drukval in evenwicht worden gebracht.
• Soepele in- en uitstapovergangen om turbulentie te abstract.

Een lagere drukval vertaalt zich direct in een lager energieverbruik van de ventilator – vaak een verborgen maar belangrijke bijdrage aan het totale energieverbruik van het systeem.

Praktisch uitgevoerd voor specificatie

Houd bij het specificeren van een koelruimteverdamper voor energie-efficiëntie rekening met de specifieke omstandigheden van de toepassing:

• Bedrijfstemperatuur : Diepvriesers onder -18°C ondergrondse een andere lamellenafstand en ontdooidebenadering dan koelruimtes bij 2°C.
• Relatieve relatie : Ruimtes met een hoge verwarmde (bijvoorbeeld fruitopslag) verbruikt van grotere spoeloppervlakken en frequentere maar verkorte ontdooiingen.
• Type koelmiddel : CO2, ammoniak, propaan en HFO's hebben verschillende warmteoverdrachtskarakteristieken die een optimale circuiting beïnvloeden.
• Verwacht belastingsprofiel : Een kamer waar de deur vaak wordt geopend, heeft een betere luchtstroom en een snellere neerwaartse beweging nodig.

Geen enkel verdamperontwerp is perfect voor alle toepassingen. De meest energie-efficiënte oplossing komt voort uit het aanpassen van functies op de operationele realiteit.

Conclusie

Het bereiken van een hoge energie-efficiëntie in een koelopslag begint met het selecteren van het ontwerpen van de juiste koelruimteverdamper. De belangrijkste kenmerken zijn onder meer vaste warmtewisselingsoppervlakken, intelligente ontdooimechanismen, hoogefficiënte ventilatoren en motoren, gebalanceerde koelmiddelcircuits, laag intern volume, effectieve afvoer, compatibele met regelingen, goed luchtstroomontwerp, corrosieweerstand en een laag drukverlies aan de luchtzijde. Elk van deze elementen draagt ​​bij aan het verminderen van de hoeveelheid van de compressor, de energie van de ventilator en de warmte-inbreng bij het ontdooien, zonder dat de temperatuurstabiliteit gevaar oplevert.

Door zich op deze technische details te laten volgen, kunnen eigenaren van faciliteiten en koelprofessionals de operationele kosten en de impact op het milieu verlagen.
